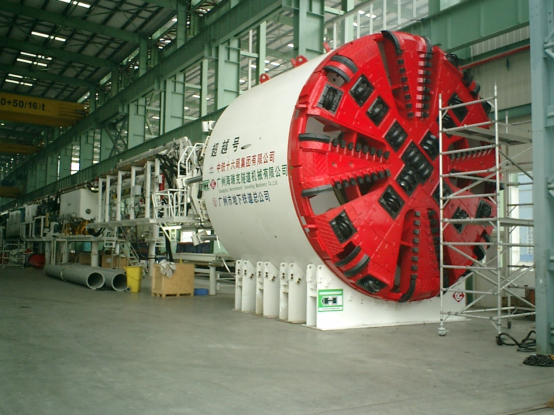

设备产权单位 | 中铁十六局集团北京轨道交通工程建设有限公司 | 规格 | EPB-6250 | |||||||
合同价格 | 人民币(万元) | 5472.5100 | 生产厂家 | 德国海瑞克公司 | ||||||
欧元(万元) | 合同签订时间 | 2005.9 | ||||||||
美元(万元) | 设备交付时间 | 2006.8 | ||||||||
主要技术参数 | ||||||||||
盾构类型 | 土压平衡 | 盾体直径 | 6250mm | 最大掘进速度 | 80mm/min | |||||
整机总长 | 72m | 整机总重 | 450t | 最大推力 | 39914KN | |||||
装备总功率 | 1800KVA | 最小曲线半径 | 200M | 主轴承寿命 | 10000h | |||||
刀盘直径 | 6280mm | 刀盘开口率 | 约35% | 刀盘类型 | 软岩(面板+辐条) | |||||
刀盘最大转速 | 4.5rpm | 脱困扭矩 | 7447KNm | 驱动形式 | 液压回转 | |||||
刀盘驱动功率 | 3*315KW | 额定扭矩 | 6228 KNm | 主轴承直径 | 3m | |||||
主驱马达数量 | 9个 | 主轴承密封 | HBW | |||||||
适用地质条件 | 软岩地层 －砂；粉质粘土；残积土；微风化炭质灰岩 | |||||||||
螺旋机参数 | ||||||||||
一级螺旋驱动功率 | 200KW | 螺旋机直径 | 800mm | 最大转速 | 22rpm | |||||
二级螺旋驱动功率 | 160KW | 螺旋机直径 | 800mm | 最大转速 | 22rpm | |||||
测量系统 | ||||||||||
厂家 | VMT | 导向型式 | 激光接收靶 | 数量 | 1套 | |||||
管片参数 | ||||||||||
管片外径 | 6000mm | 内径 | 5400mm | 数量 | 5+1块 | |||||
