全国最大膜结构全封闭式明挖车站施工罩棚建成使用2019-05-30 10:26

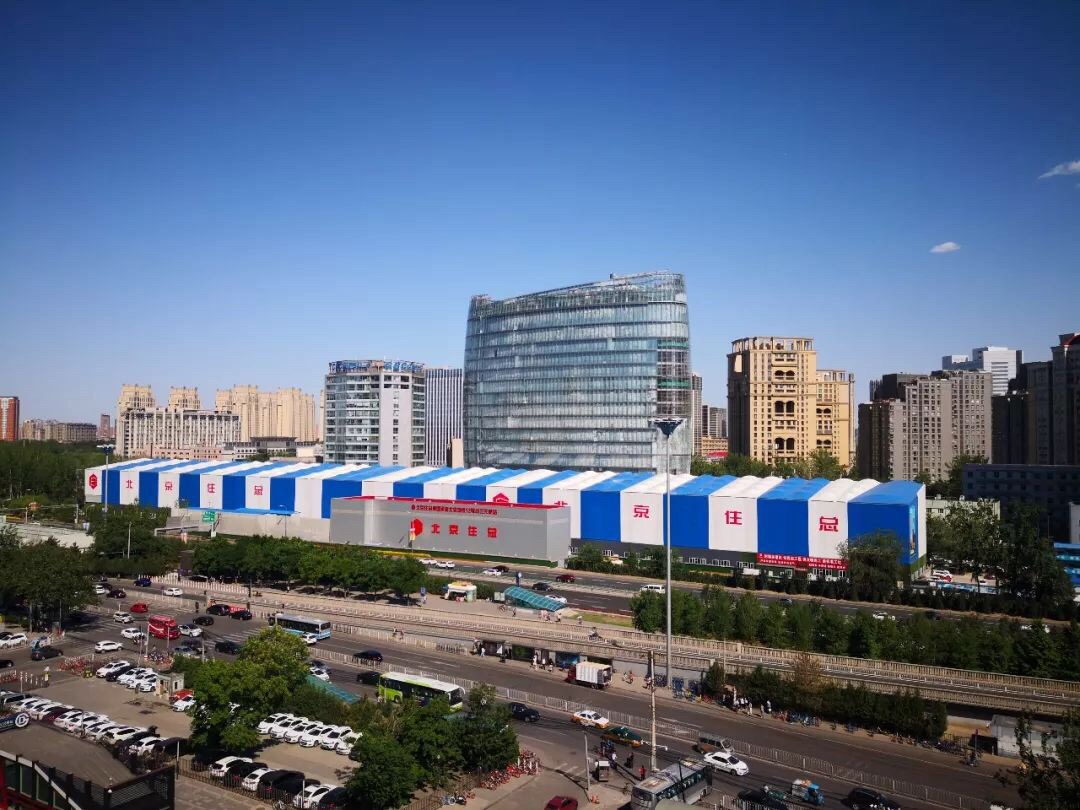

    在北京东三环核心地带三元桥站施工现场,一个蓝白相间的“大盒子”在春日阳光的照射下格外醒目。与常规的地铁施工罩棚不同——眼前的这个“大盒子”是北京住总集团地铁12号线14标项目全体员工历经60天的奋战,建成的膜结构形式全封闭式明挖车站施工罩棚。该明挖基坑罩棚占地1.3万平米,面积相当于两个足球场,因其体量庞大,创全国地铁施工领域之最!

    2019年是住总集团的“高质量发展年”,地铁12号线14标项目部积极落实集团及轨道市政部工作会精神,以党建为引领,以“四步工作法”为抓手,主动扛起国企责任,用实际行动展示了“大国工匠”风采。

    为积极响应北京市城市轨道交通建设工程绿色安全建造发展理念,北京市城乡建设委等八部委共同签发指导文件,在继续保持暗挖工程全封闭施工的基础上,推广明挖基坑防尘隔离棚,并以12号线三元桥站等项目作为北京市首批试点工程,严格控制明挖基坑施工各阶段的扬尘噪音污染,实现现场“环境保护”目标,为向全北京市明挖基坑的推行使用探索积累经验。

    三元桥车站结构长240米,标准段宽度23.5米,车站两侧场地仅为8-11米宽,如何确保罩棚建设后不影响正常结构施工是方案确定的关键点。项目部通过查找文献资料、整合现有经验,总结了多种施工方案,并邀请专家、设计单位对方案进行评审,为将施工对环境的影响降到最低,最终确定采用膜结构全封闭式明挖施工罩棚,实现施工场地全覆盖。

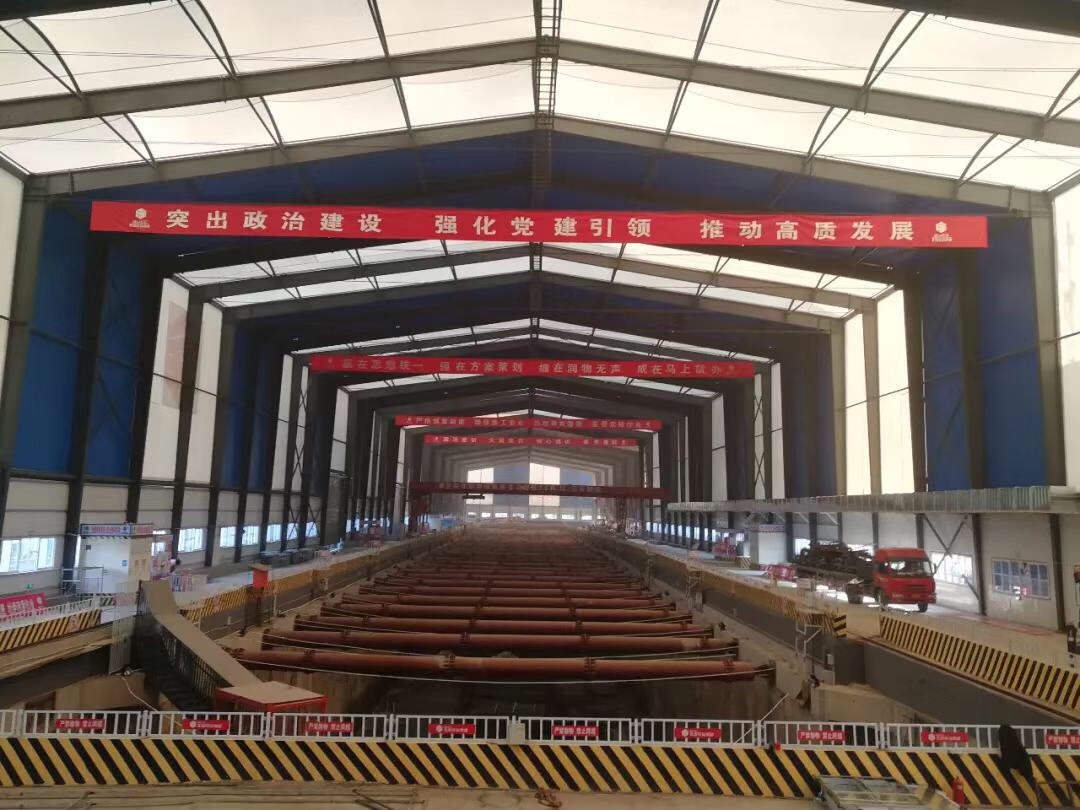

    大跨度钢结构在工业厂房中较为常见,但用于明挖基坑施工却不多见。现有钢结构主要采用桁架结构或网架结构,对于大跨度而言,用钢量大且施工困难,项目部多次组织内部讨论,并邀请钢结构设计专家出谋划策,罩棚主体结构采用新型轻旋钢结构+膜结构形式减少整体自重,将罩棚用钢量降到最低,外皮5米以上采用膜结构,5米以下采用金属复合板结构(不燃)。与传统桁架或网架结构不同,罩棚整体结构由53榀钢骨架组成,采用高强螺栓连接便于现场组装。外部采用膜结构包裹,蓝白色条块膜带相间布置,勾勒出罩棚外在艺术美感。

    与地铁暗挖竖井罩棚有所区别,明挖基坑罩棚因其体量庞大,不仅要满足控尘环保的要求,还要考虑内部通排风及其作业环境舒适度。罩棚在设计过程中,项目部全程参与,出谋划策,从材料采光、棚内通风、扬尘控制与排放等均作了详尽的考虑。

    膜材选择综合考虑强度、耐久性、透光率、自洁性及防火要求,选用透光率为7%的蓝、白色膜材,最大限度采用自然光照,满足施工现场日常施工的光照需求。

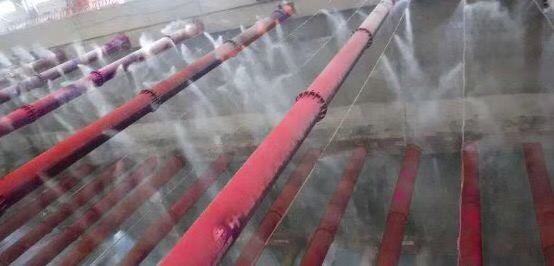

    罩棚内部除配备消防设施以满足防火要求外,还在钢支撑及基坑周边进行喷淋系统的布设,并于基坑四角布置了雾炮机。通过安置智能检测控制系统,自动检测现场扬尘情况及扬尘部位,实时开启喷淋设备,使棚内PM10指标能够有效控制在100以内,达到环保要求。

    为满足罩棚内空气流通并有效调节棚内温度,安装了主动通排风循环系统。棚内以南侧门窗为进风口,北侧风机为排风口,风机启动后棚内形成正负压环境,确保棚内的空气自由流通。

    为保证棚内排风不引起周边环境的二次污染,通过在排风口及风道每隔5米处安装三层不同孔径滤尘网(100μm,50μm,10μm),在轴流风机驱动下实现降尘排风效果,滤尘网材每天由专人负责清理,确保扬尘止于棚内。


    项目部邀请北京市环境保护科学研究院对棚内排风污染进行监测,通过连续5天棚内、外的环境监测,使用防尘隔离棚后的扬尘削减率达到90%以上,符合市建委对防尘隔离棚实施的相关要求。

    防尘隔离棚建成后对棚外噪音进行24小时监测,使用罩棚后棚内正常施工的最高噪音值47分贝,噪音削减率达到31%。

    建成后的三元桥站明挖罩棚占地1.3万平方米,不仅是北京明挖基坑控尘新措施的实施典范,也是全国最大的采用膜结构形式的全封闭式明挖施工罩棚。项目部全体积极践行“赢在思想统一,强在方案策划,细在润物无声,成在马上就办”工作方法,在思想上瞄准高标准,在方案上精心筹划,在施工中全面管控,历经60天的奋战,大罩棚的主体结构已全部完工,用实际行动展现了住总品牌形象!

    项目部将继续发扬“大国工匠”精神,认真总结施工经验,做好施工过程中各类数据的收集整理工作,为明挖车站罩棚经验交流做好积累,打造过硬队伍,聚焦“工期、质量、安全、成本、环保、功能”六大目标,以更加奋发有为的精神状态、更加锐意进取的创新精神、更加求真务实的工作作风,确保圆满履约优质高效完成建设任务,推动企业高质量发展。





    北京住总集团轨道市政部
